Блок напорной гребенки

«Т»-БГ

ТУ 3666-012-49652808-2005

Блок напорной гребенки предназначен для распределения, измерения расхода и давления технологической воды, закачиваемой в нагнетательные скважины системы поддержания пластового давления. Состоит из двух помещений: технологического и аппаратурного.

В технологическом помещении размещены: распределительный коллектор с запорной арматурой; высоконапорные водоводы, в которые поступает вода из распределителыного коллектора; дренажный коллектор с запорной арматурой. На каждом высоконапорном водоводе установлены датчики расхода воды. Помещение изготовлено из трехслойных панелей типа «сэндвич» толщиной 50 мм.

По требованию заказчика помещение может быть оборудовано датчиками пожарной сигнализации и сигнализации загазованности.

Блок гребенки имеет различные модификации в зависимости от:

  • давления
  • количества высоконапорных водоводов
  • наличия счетчика воды
  • наличия или отсутствия второй задвижки после датчика расхода счетчика
  • наличия или отсутствия блока аппаратного
  • системы вентиляции
  • наличия обогрева помещения
  • типа укрытия помещения
  • условного прохода выходных патрубков

Установки изготавливаются различных конструктивных исполнений.

Блок напорной гребенки открытого типа

Блок напорной гребенки открытого типа

Блок напорной гребенки закрытого типа

Блок напорной гребенки закрытого типа

Технические характеристики

Рабочая средаВода технологическая для систем ППД, пресная и сточная содержанием механических примесей не более 0,5 % с размерами не более 0,1 мм СО2 и Н2 до 0,03% по объему каждого
Температура рабочей среды °С, не более

40

Рабочее давление (Р раб), МПа (кг/см²), не более

16 (160), 21 (210), 35 (350)

Уровень освещенности, лк, не менее

20

Уровень температуры внутри помещения при расчетной зимней температуре воздуха минус 40 °С, не менее

+5

Параметры питания электрических цепей:

  • род тока
  • напряжение, В

    • Переменный
    • 380/220+10/10
    Условный проход присоединительных трубопроводов, мм*

    приемного

    отводов нагнетания

    65, 100, 130, 175

    65, 100

    Измеритель расхода

    Согласно заказа (ДРС.М, КР-2 и прочие)

    Количество высоконапорных отводов (усов), шт.

    от 2 до 14

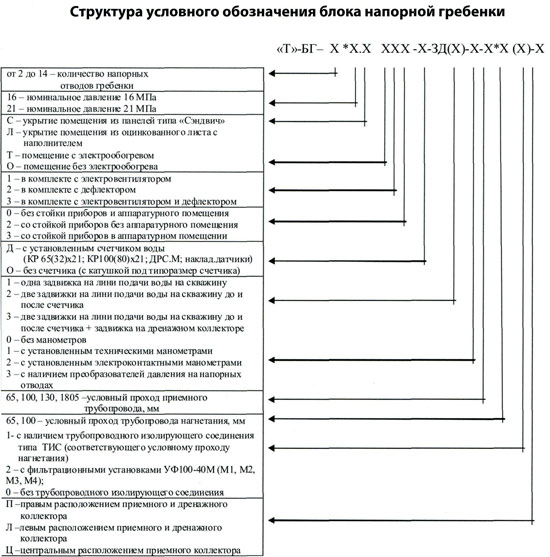

    Структура условного обозначения блока напорной гребенки
